NEPCS-30 双向变流器
性能特点
先进的无通讯电压源并联技术,支持多机无限制并联;接入电压范围宽,可适配多种电池;多种安装方式,方便使用;设备能量密度高;适用多种运行策略。

产品特性


● 先进的无通讯线电压源并联技术,支持多机无限制并联(数量、机型)。

● 支持多源并机,可与油机直接组网。

● 先进的下垂控制方法,电压源并联功率均分度可达99%。

● 支持三相100%不平衡带载运行。

● 支持并、离网运行模式在线无缝切换。

● 具有短路支撑和自恢复功能(离网运行时)。

● 具有有功、无功实时可调度和低电压穿越功能(并网运行时)。

● 采用双电源冗余供电方式,提升系统可靠性。

● 支持多类型负载单独或混合接入(阻性负载、感性负载、容性负载)。

● 具备完善的故障以及操作日志记录功能,可记录故障时高分辨率的电压、电流波形。

● 优化的硬件及软件设计,转换效率可高达98.7%。

● 直流侧可接入光伏组件,同样支持多机电压源并联,可作为离网光伏电站低温、无蓄电情况下的黑启动电源。

● L系列变流器支持0V启动,适用于全帆液流电池。

● 20年长寿命设计。


适应环境


● 适用于用高海拔、高温、高寒等恶劣环境,长期连续、可靠运行

● 加热除湿功能(可选)


品质保障


● 金太阳认证、TUV、CE 认证

● 国家权威机构出具检验报告

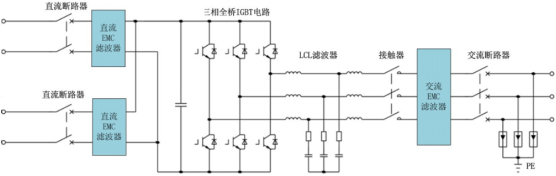

电气拓扑


产品参数


型号 NEPCS-30 NEPCS-30-L
产品版本号 V01RxxCxx
交流侧参数
交流接入方式 三相五线(含变压器)
额定功率 30kW
最大容量 33kVA
额定电网电压 400V
电压运行范围(并网) 400V±10%(可设定)
电压运行范围(离网) 400V±5%
额定电流 44A
最大运行电流 48A
额定电网频率 50Hz
频率范围 47—51.5(可设定)
总电流波形畸变率(THD) <3%(额定功率)
功率因数 0.9(超前)-0.9(滞后)
直流侧(电池)参数
额定功率 30kW
直流电压范围 420V—900V 0V—900V
满功率直流电压范围 420V—850V 350V—850V
额定运行电流 75A 91A
稳压精度 ±1%
稳流精度 ±2%
保护
低电压穿越
防孤岛保护 有(支持计划性孤岛)
交流过流/短路保护
交流过压/欠压保护
交流过频、欠频保护
相序错误保护
直流过流/短路保护
直流过压/欠压保护
直流极性反接保护
过温保护
绝缘检测
功率模块(IGBT)保护
系统
最大转换效率 0.96 0.95
尺寸(宽*高*深) 606mm*1755mm*650mm
重量 490kg
允许最高海拔 5000米(>3000米降额使用)
防护等级 IP20
噪声 <65dB
工作环境温度 -35℃~+45℃
存储环境温度 -40℃~+70℃
冷却方式 风冷
允许相对湿度 0—95%,无凝露
通讯接口 以太网、RS485、CAN2.0
其他
不平衡带载能力 100%
多机并联 具备
